一、项目背景

二、改造目标

1. 智能化控制
   实现对办公室用电设备的定时分合和远程控制功能，方便管理用电设备的启停，提高使用灵活性。
2. 精确计量统计
   准确计量各支路和设备的用电数据，为能源管理和成本核算提供依据。
3. 完善保护功能
   具备功率保护、过欠压保护、过温保护等功能，有效避免因电气故障引发的安全事故和设备损坏。

三、实施步骤

（一）需求分析与规划

1. 现场调研
   对办公室的用电设备分布、功率、使用时间等情况进行详细调查。绘制用电系统拓扑图，标注各支路、插座和用电设备的位置、功率等信息。
2. 方案设计
   根据调研结果，确定智慧断路器的安装位置、数量和选型。规划不同用电设备的分组控制策略，设计定时分合的时间计划，同时考虑与办公室现有网络的兼容性。

（二）智慧断路器选型

选择具有以下功能的智慧断路器：

• 支持定时分合和远程控制功能，可通过手机 APP、网页端或其他管理平台进行操作；
• 高精度的计量统计功能，能够测量电压、电流、功率、电能等参数；
• 可靠的功率保护、过欠压保护、过温保护功能，可灵活设置保护阈值；
• 通信接口稳定，如支持 Wi - Fi、蓝牙、ZigBee 或以太网等通信方式。




根据需要，采购相关的通信网关、网线、线槽等辅助设备和材料，确保安装工作顺利进行。

（三）安装与调试阶段

1. 旧断路器拆除与智慧断路器安装
• 安全断电后，拆除原有的普通断路器。
• 在原位置安装智慧断路器，确保安装牢固，接线正确、牢固，避免虚接。按照设计方案对办公室用电进行合理分组，将不同支路的电线接入相应的智慧断路器端口。
2. 通信网络搭建
• 根据智慧断路器的通信方式，搭建通信网络。
• 将智慧断路器接入通信网络，确保其与控制平台或管理软件之间的通信正常。
3. 系统调试
• 对智慧断路器的定时分合功能进行调试。设置不同的定时计划，如工作日和休息日的不同开关时间，验证各用电设备是否按照设定时间准确分合。
• 测试远程控制功能，通过远程控制平台远程操作智慧断路器的开合，检查响应速度和准确性。
• 对计量统计功能进行校准和验证，对比实际用电设备的功率和智慧断路器测量的功率、电能等数据，确保计量准确。
• 逐个测试功率保护、过欠压保护、过温保护等保护功能。通过模拟过载、过压、欠压、高温等异常情况，检查智慧断路器是否能及时动作，保护阈值是否准确。

四、安全保障措施

1. 施工安全保障
   在施工过程中，施工人员必须持证上岗，严格遵守电气施工安全操作规程。在拆除旧断路器和安装智慧断路器前，确保电源完全切断，并悬挂 “禁止合闸” 警示牌。使用绝缘工具，防止触电事故。
2. 设备运行安全
   智慧断路器应具备可靠的防雷击、防静电等保护功能。对控制平台和通信网络采取安全防护措施，防止网络攻击和数据泄露。定期对智慧断路器进行维护和检查，确保其保护功能正常运行，防止因电气故障引发火灾等安全事故。

五、后期维护计划

1. 定期检查维护
   制定定期维护计划，每月对智慧断路器进行一次外观检查，查看是否有过热、损坏迹象。每季度对其功能进行一次全面检查，包括控制功能、计量精度、保护功能等，及时发现并处理潜在问题。
2. 故障处理机制
   建立故障处理流程，当收到智慧断路器的故障报警信息时，维护人员应及时响应。对于简单故障，可通过远程控制平台或现场操作进行复位或调整；对于复杂故障，应及时到现场排查，准备好备品备件，确保快速恢复供电。
3. 软件更新与优化
   关注智慧断路器和控制平台软件的更新情况，及时进行软件升级，以获得更好的性能、功能和安全性。同时，根据办公室用电情况的变化，优化定时分合计划和控制策略。

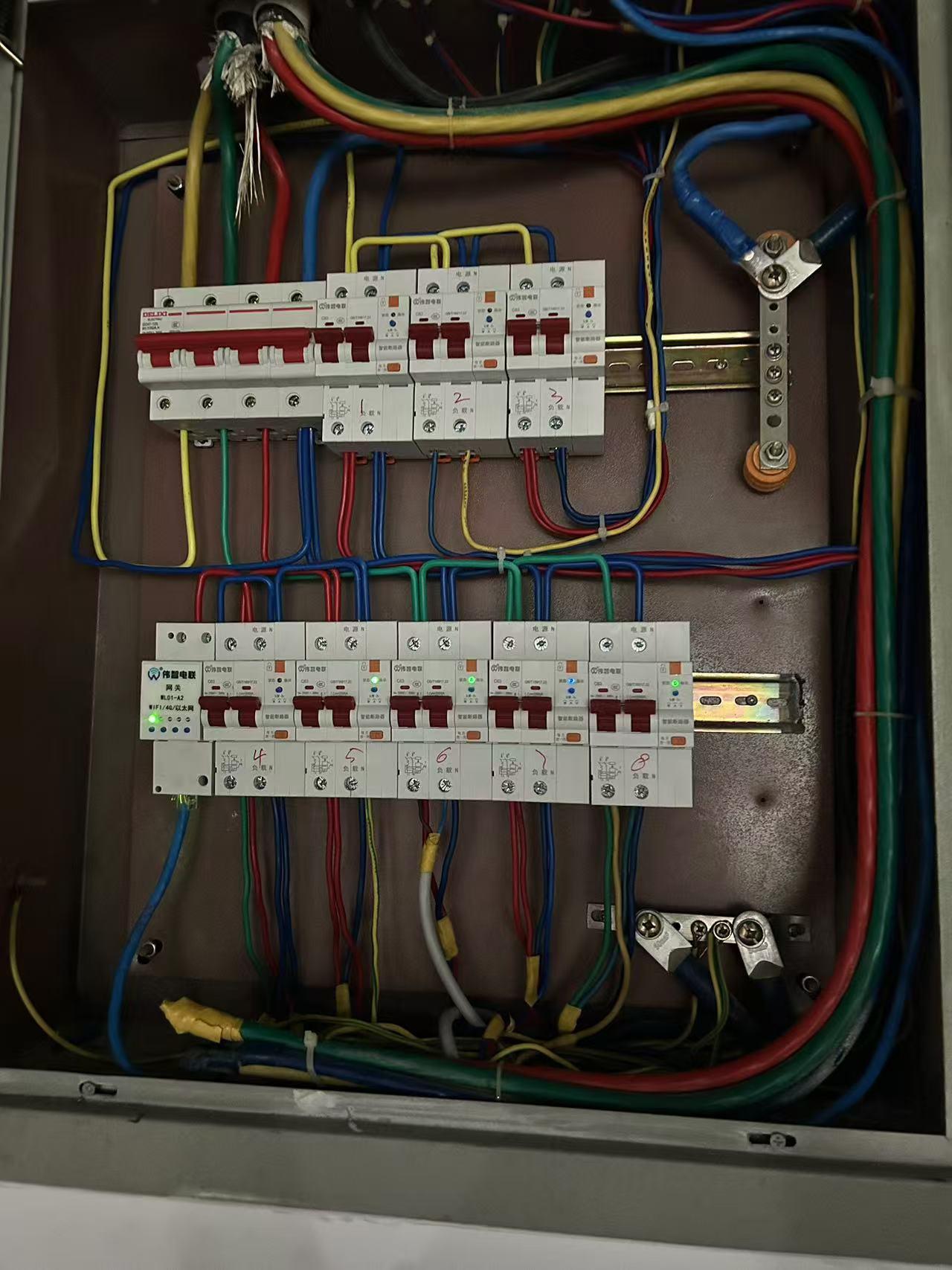

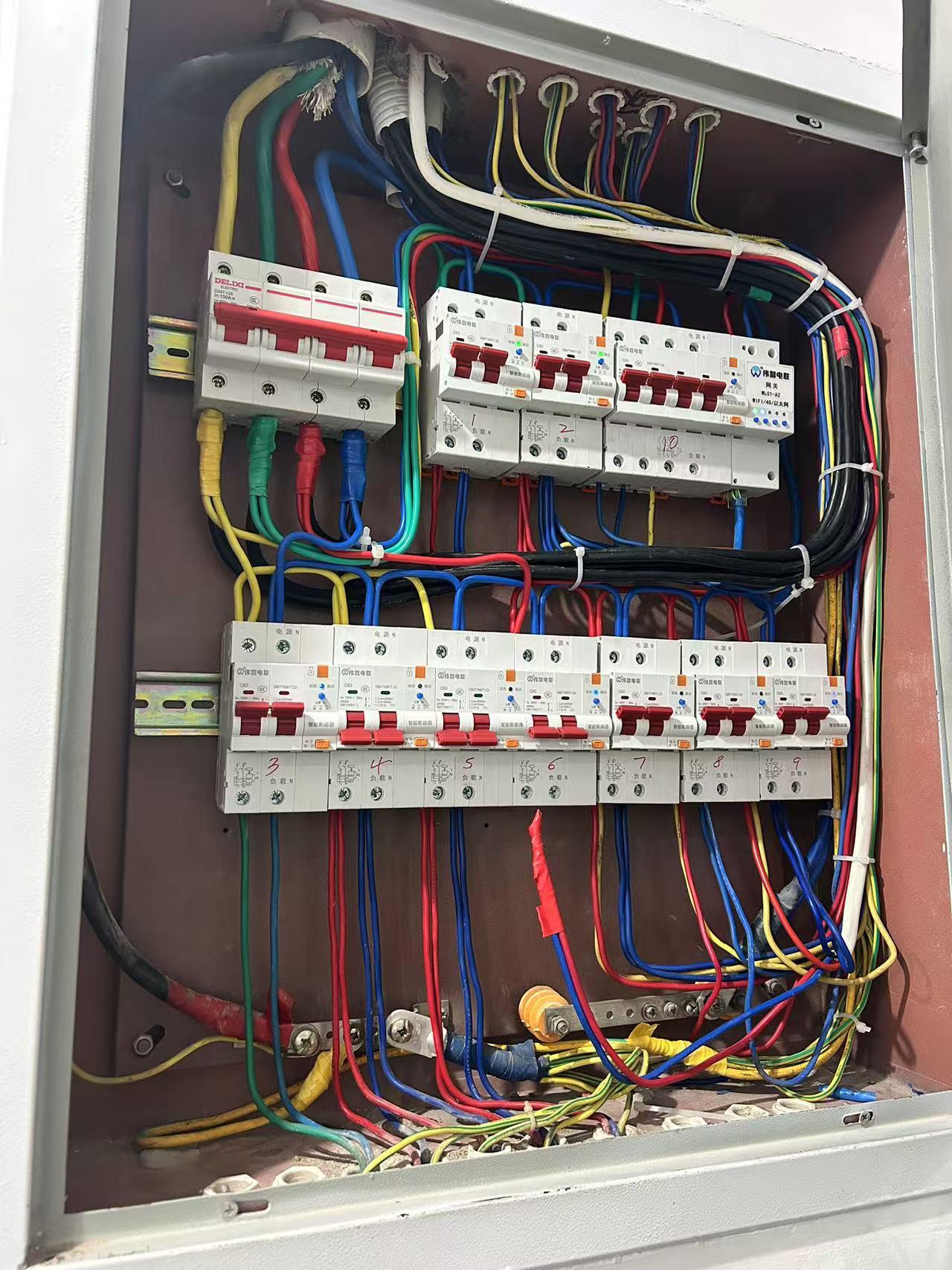

六、项目图片
